構造物基礎技術

STマイクロパイル工法

社会基盤維持強靭化

防災・減災対策

目的:

  • 橋梁補修

土木構造分類:

  • 鉄道
  • 道路
  • 橋梁

災害対策:

  • 地震
STマイクロパイルは、マイクロパイルの技術と高圧噴射攪拌による地盤改良技術の併用による、小口径高張力鋼管と高圧噴射改良体との合成構造の鋼管杭工法で高圧噴射改良体を有効径とする大きな支持力を得ることができます。
また、高張力鋼管の曲げ抵抗および改良体の水平地盤抵抗によって比較的大きな杭の水平抵抗を期待できます。

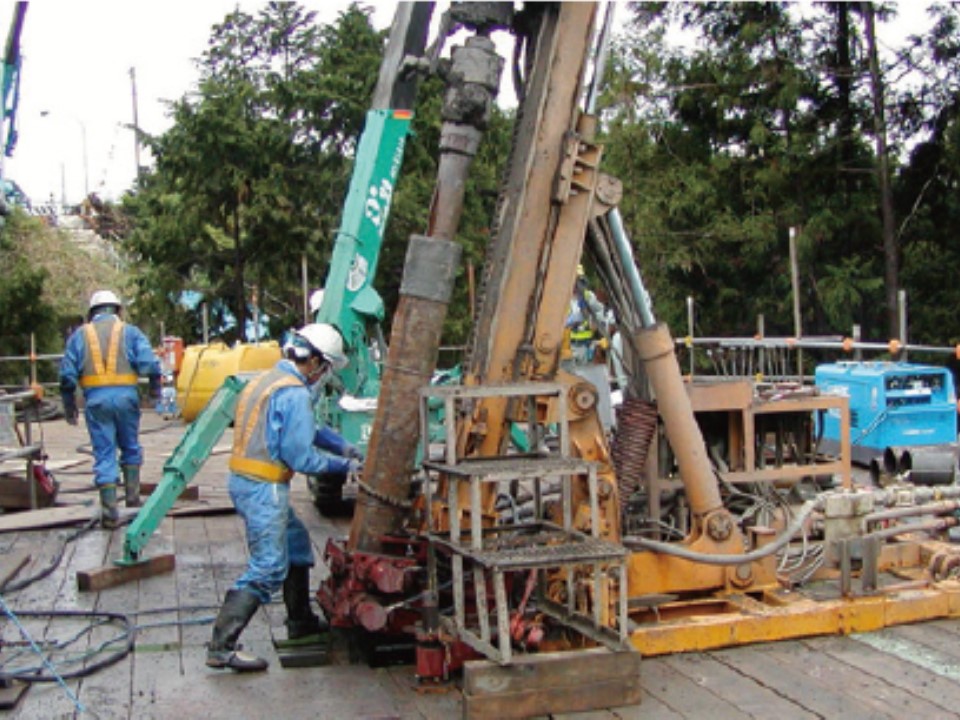

機動性のあるコンパクトな施工機械設備により、空頭制限や近接構造物などによる制約を受けず、十分な施工空間の無い厳しい現場条件下においても効率の良い施工が可能です。

機能と特長

【設計面】
節突起付き鋼管と改良体との一体化および改良体の地盤抵抗により、小口径杭にもかかわらず大きな軸方向支持力を確保できる。
高張力鋼管の曲げ抵抗と改良体の水平地盤抵抗によって、比較的大きな杭の水平抵抗を期待できる。
高圧噴射撹井技術は、液状化対策等の地盤改良として併用することができる。

【施工面】
ロータリー式の削孔・改良体造成のため、騒音や振動が少ない。
施工機械が小さいため、狭溢かつ低空頭の場所でも施工が可能である。
軟弱地盤から砂礫地盤等まで幅広い地盤での施工が可能である。

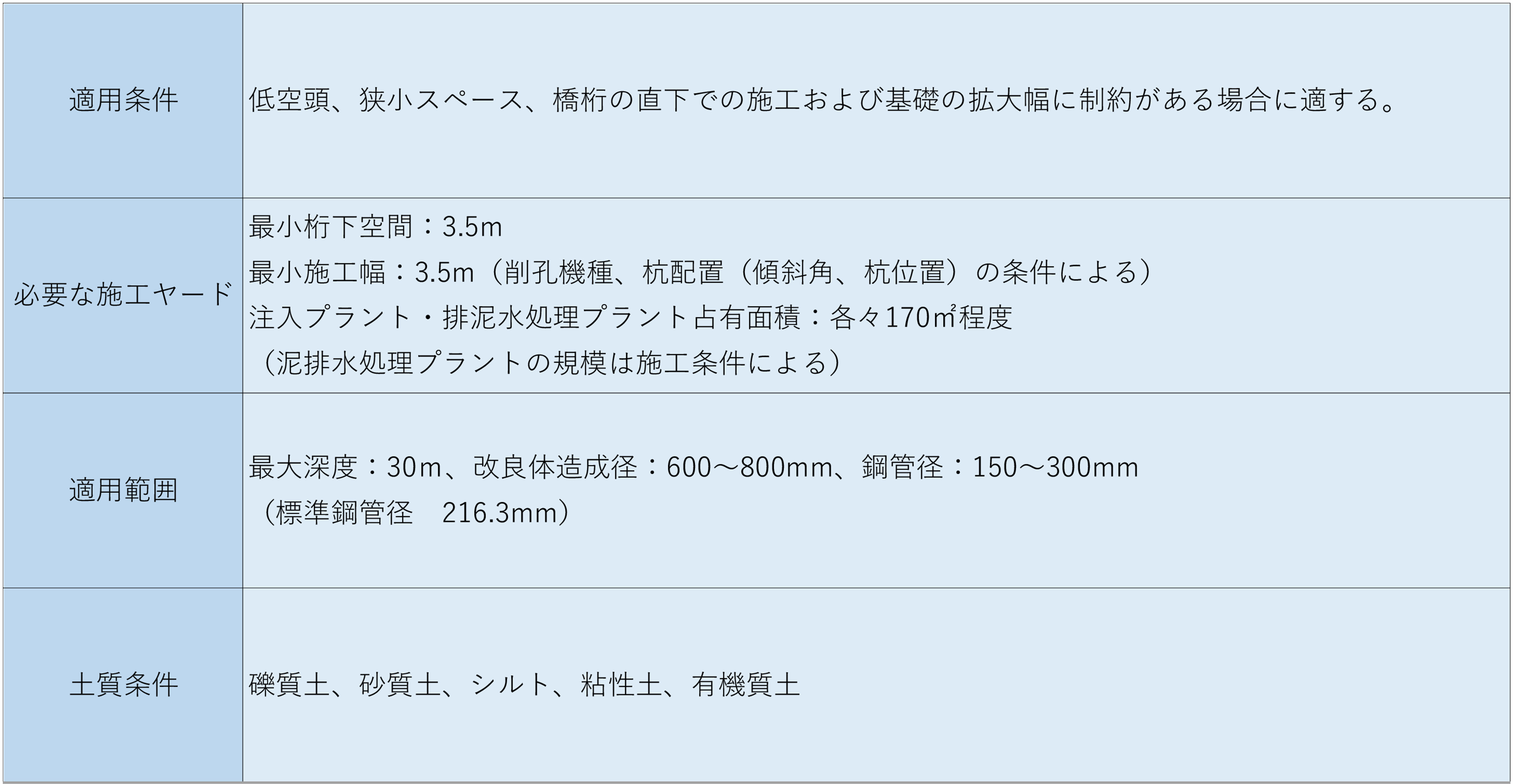

適用条件

この工法に関連するパンフレット

災害対策:
地震

リーフレット

STマイクロパイル工法

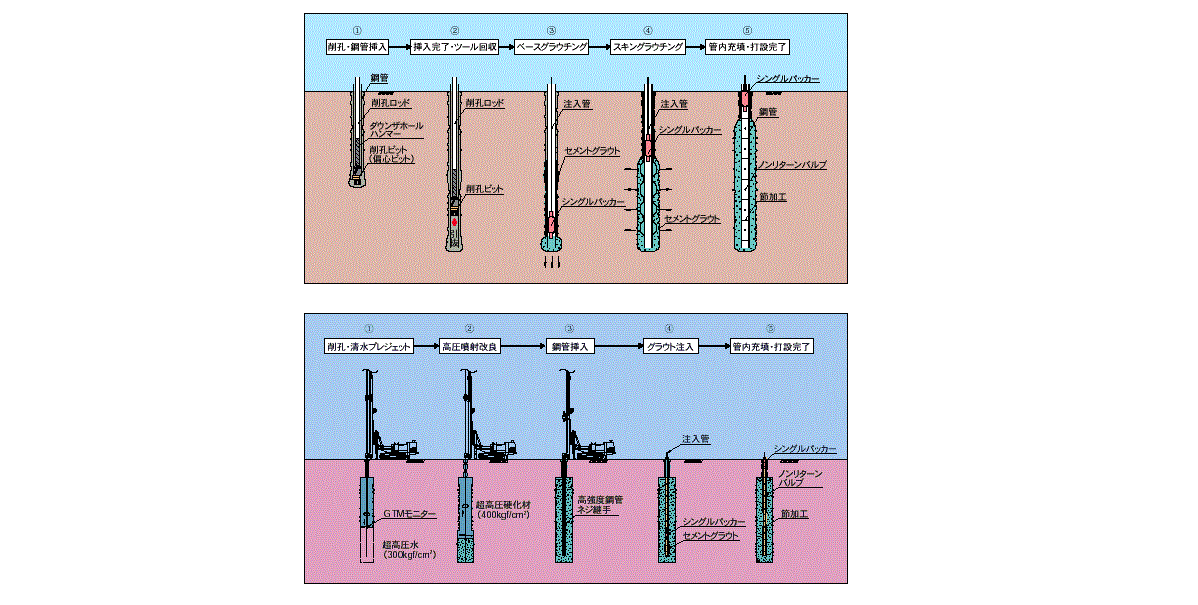

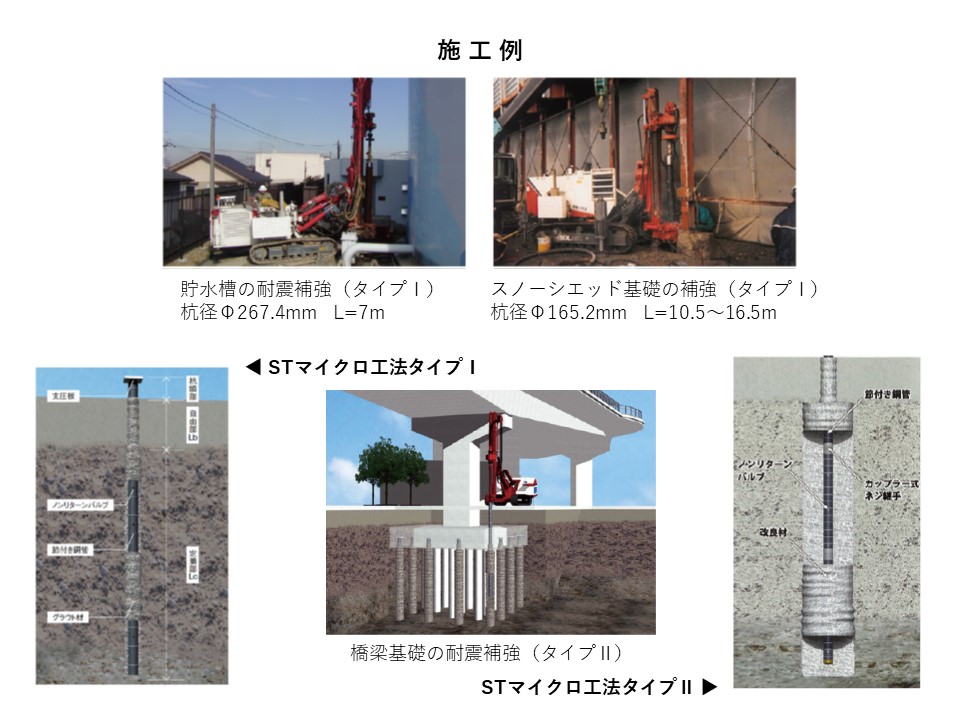

STマイクロバイルは、セメントグラウト材を加圧注入し、節突起を設け付着性能を向上させた高張力鋼管と合成させる小口径場所打ち杭です。カプラーを用いた機械式ねじ継手により、現場溶接杭に比べて施工性および杭耐力が向上しています。STマイクロパイルは地盤条件·施工条件に応じ、グラウトパッカー装置を用いてセメントミルクを加圧注入するタイプIと高圧噴射式地盤改良工法併用のタイプIIが選定でき、自由度の高い設計・施工が可能です。タイプI1は、改良体を有効径とする大きな地盤の支持力を得ることができ、都市部などの制約条件下の軟弱地盤における、既設構造物基礎の補強·補修に適しています。

構造分類:
鉄道/道路/橋梁
